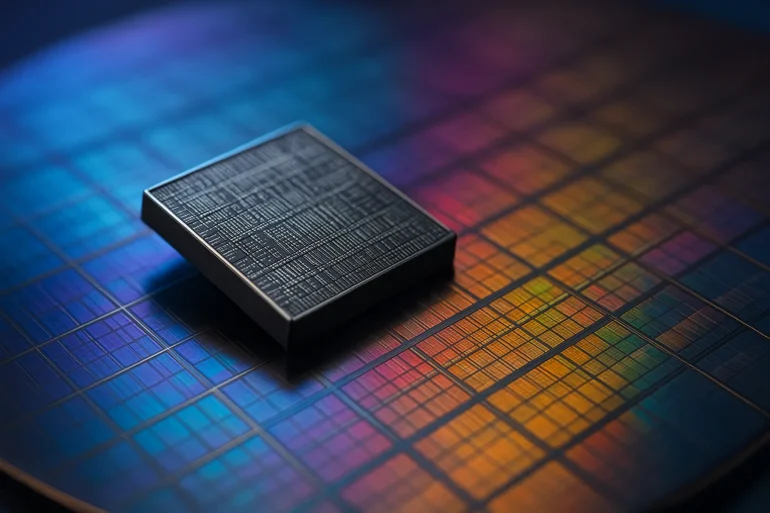

Imagine tentar contar os grãos de areia de uma praia. Agora imagine que esses grãos são menores do que um vírus — e que todos eles estão organizados com precisão cirúrgica dentro de um pedaço de silício do tamanho da sua unha. Isso é, grosso modo, o que os engenheiros da TSMC, Intel e Samsung fazem quando fabricam um chip moderno. Em 2026, os processadores e GPUs de ponta chegam a marcas que desafiam qualquer tentativa de visualização: mais de 100 bilhões de transistores em um único pacote. Não é exagero. É engenharia.
Para ter uma noção da escala: o primeiro microprocessador comercial da história, o Intel 4004, lançado em 1971, tinha exatamente 2.300 transistores. Meio século depois, a GPU Blackwell B200 da NVIDIA ultrapassa a casa dos 208 bilhões de transistores. Isso representa um crescimento de aproximadamente 90 milhões de vezes em 54 anos. Nenhuma outra tecnologia na história humana evoluiu nessa velocidade por tanto tempo.
O que é um transistor, afinal?
Antes de falar em bilhões, vale entender o que estamos contando. Um transistor é essencialmente um interruptor eletrônico minúsculo: ele pode estar ligado (representando o bit 1) ou desligado (bit 0). É a unidade fundamental da computação digital. Sozinho, não faz nada útil. Mas bilhões deles trabalhando em harmonia — chaveando bilhões de vezes por segundo — são capazes de rodar um sistema operacional, renderizar um game em 4K ou treinar um modelo de inteligência artificial.
O transistor foi inventado em 1947 pelos físicos John Bardeen, Walter Brattain e William Shockley nos Laboratórios Bell — feito que lhes rendeu o Nobel de Física em 1956. Mas foi a miniaturização progressiva desse componente que transformou o transistor de curiosidade científica em fundamento da civilização digital.
A Lei de Moore e a promessa que durou décadas
Em 1965, Gordon Moore — cofundador da Intel — publicou uma observação que se tornaria a profecia mais famosa da tecnologia: o número de transistores em um chip dobraria aproximadamente a cada dois anos, mantendo o custo estável. A chamada Lei de Moore não era uma lei da física, mas uma previsão de mercado. E ela se sustentou com impressionante fidelidade por quase cinco décadas.
O mecanismo por trás disso era simples na teoria, brutal na prática: reduzir o nó de processo — o tamanho dos transistores, medido em nanômetros (nm). Transistores menores significam mais deles por milímetro quadrado, menor consumo de energia e maior velocidade de chaveamento. Em 1971, o Intel 4004 usava um processo de 10.000 nm (10 micrômetros). Hoje, a TSMC fabrica chips em 3 nm e já produz em escala o nó N2 (2 nm), com o N2P chegando em 2026.
Em termos de densidade, o chip M4 Ultra da Apple, fabricado em 3 nm, empacota cerca de 200 bilhões de transistores em um pacote que cabe na palma da mão — mais transistores do que neurônios no cérebro humano.
Os números reais: uma linha do tempo que impressiona
| Chip | Ano | Processo | Transistores |
|---|---|---|---|
| Intel 4004 | 1971 | 10.000 nm | 2.300 |
| Intel 386 | 1985 | 1.500 nm | 275.000 |
| Intel Pentium | 1993 | 800 nm | 3,1 milhões |
| Intel Core 2 Duo | 2006 | 65 nm | 291 milhões |
| Apple A14 Bionic | 2020 | 5 nm | 11,8 bilhões |
| Apple M2 Ultra | 2023 | 5 nm (2ª gen) | 134 bilhões |
| NVIDIA GB202 (RTX 5090) | 2025 | 4 nm (TSMC) | ~92 bilhões |
| NVIDIA B200 (Blackwell) | 2024/25 | 4 nm (TSMC) | 208 bilhões |
É importante notar que os números acima, quando se trata de chips como o M2 Ultra ou o B200, referem-se a pacotes multi-die — ou seja, dois ou mais chips menores interligados como se fossem um só. A Apple usa sua tecnologia UltraFusion; a NVIDIA usa o conceito de chiplets com interposers. Contar transistores “por chip” versus “por pacote” é uma distinção técnica que os fabricantes nem sempre deixam clara no marketing.
Como se fabrica algo tão pequeno?
Em nós de processo modernos como 3 nm ou 2 nm, os transistores têm gates (portas) com largura de apenas alguns nanômetros. Para ter uma referência: um átomo de silício tem cerca de 0,2 nm de diâmetro. Isso significa que a “porta” de um transistor moderno equivale à largura de apenas 10 a 15 átomos. Estamos, literalmente, nos limites da matéria.
O processo de fabricação usa uma técnica chamada fotolitografia por ultravioleta extremo (EUV). Resumindo brutalmente: uma luz com comprimento de onda de 13,5 nanômetros — produzida ao se bombardear gotículas de estanho com laser de alta potência — é usada para “imprimir” os padrões dos transistores na bolacha de silício (wafer). As máquinas que fazem isso são fabricadas exclusivamente pela empresa holandesa ASML, custam entre 150 e 350 milhões de dólares cada uma, e são tão complexas que levam mais de um ano para serem montadas e entregues. Não existe outro fornecedor no mundo.
O fim da Lei de Moore — e o que veio depois
Por volta de 2015, ficou claro que a miniaturização pura estava chegando em seus limites físicos e econômicos. Transistores extremamente pequenos sofrem de corrente de fuga — elétrons que atravessam barreiras que deveriam ser isolantes, gerando calor e desperdício de energia. A solução não foi desistir, mas inovar na geometria: saímos dos transistores planares para os FinFETs (estruturas 3D em forma de barbatana) e, mais recentemente, para os GAAFETs (Gate-All-Around), onde o gate envolve o canal condutor por todos os lados — tecnologia que a Samsung já usa em seu nó 3GAE e que a Intel adota no processo Intel 20A/18A.
Além da geometria, a indústria apostou na integração 3D: empilhar camadas de chips verticalmente (como andares de um prédio) usando conexões chamadas TSVs (Through-Silicon Vias). A memória HBM presente nas GPUs de IA da NVIDIA usa exatamente esse princípio. O resultado é que, mesmo que cada transistor individual pare de encolher drasticamente, a densidade funcional por milímetro cúbico continua crescendo.
O ângulo brasileiro: por que esses chips custam tanto aqui?
No Brasil, um processador de última geração como o Intel Core Ultra 9 285K ou o AMD Ryzen 9 9950X pode custar entre R$ 3.000 e R$ 5.000 — e a explicação vai além do câmbio. A cadeia de produção de semicondutores é uma das mais concentradas e geopoliticamente sensíveis do mundo: design nos EUA (Intel, AMD, Apple, NVIDIA), fabricação em Taiwan (TSMC) ou Coreia do Sul (Samsung), equipamentos na Holanda (ASML), materiais químicos no Japão. Cada elo dessa cadeia tem margens, fretes e riscos embutidos — e tudo isso, convertido em dólar e depois tributado na importação, chega ao consumidor brasileiro com peso extra.
O Brasil não fabrica semicondutores avançados. Há iniciativas pontuais como o CEITEC (Centro Nacional de Tecnologia Eletrônica Avançada), em Porto Alegre, mas o nó de processo mais avançado que o país já dominou ficou na casa dos micrômetros — décadas atrás da fronteira tecnológica global. Enquanto isso, países como EUA, Japão e membros da União Europeia investem bilhões em subsídios para atrair fábricas da TSMC. O chip que roda no seu smartphone, no seu notebook ou na sua placa de vídeo percorreu meio mundo antes de chegar até você.
Para onde vamos: 1 trilhão de transistores em um chip
A TSMC e a Intel já projetam roteiros que chegam a nós de 1,4 nm e além para o final desta década. Pesquisadores da indústria falam abertamente em chips com 1 trilhão de transistores antes de 2030 — usando combinações de novos materiais (como dissulfeto de molibdênio no lugar do silício), transistores de carbono e empilhamento 3D agressivo. A computação quântica, frequentemente citada como “o próximo passo”, opera em paradigma completamente diferente e não substitui os transistores clássicos — pelo menos não no horizonte próximo.
O que é certo é que cada avanço nessa fronteira tem custo crescente — tanto financeiro quanto energético. Uma fábrica de chips de última geração (fab) custa hoje entre 20 e 30 bilhões de dólares para ser construída. E o consumo de energia de um data center moderno, repleto de GPUs com 200 bilhões de transistores cada, já é comparável ao de cidades inteiras. A próxima grande batalha da indústria de semicondutores não é só “caber mais transistores” — é fazer isso gastando menos energia por operação.
Da perspectiva de quem usa tecnologia no dia a dia, a mensagem é simples: cada vez que você abre um app, joga um game ou pede algo para um assistente de IA, bilhões de interruptores microscópicos estão chaveando a velocidades impossíveis de imaginar — e o fato de isso parecer trivial é, em si, o maior feito da engenharia humana.
Perguntas frequentes (FAQ)
Em 2026, os recordistas são chips voltados para inteligência artificial. A GPU Blackwell B200 da NVIDIA ultrapassa 208 bilhões de transistores em um único pacote. Chips como o Apple M4 Ultra também chegam a marcas semelhantes usando a tecnologia de fusão de múltiplos dies da Apple.
Sim. Um nanômetro equivale a um milionésimo de milímetro. Um fio de cabelo humano tem cerca de 80.000 nm de espessura. Os transistores em chips de 3 nm têm gates com largura equivalente a apenas 10 a 15 átomos de silício — estamos literalmente nos limites físicos da matéria.
Depende de como você a interpreta. O ritmo de miniaturização pura desacelerou depois de 2015, mas a densidade funcional continua crescendo graças a arquiteturas 3D, chiplets e novos designs de transistor como os GAAFETs. A ‘lei’ se transformou mais do que morreu.
Fabricar semicondutores de ponta exige investimentos de 20 a 30 bilhões de dólares por fábrica, equipamentos exclusivos da holandesa ASML e décadas de know-how acumulado. O Brasil tem iniciativas como o CEITEC, mas opera em nós de processo muito mais antigos, sem competitividade com TSMC, Samsung ou Intel.
